átmenő furatok

Az átmenő furatok a PCB összes rétegének összekapcsolására szolgálnak.

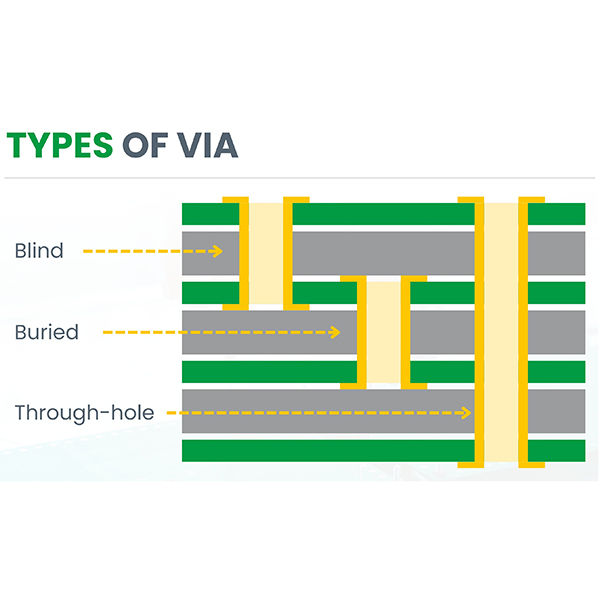

Az átmenő furatok olyan nyílások, amelyek áthatolnak a PCB összes rétegén, és mindkét végén nyílásokkal rendelkeznek. Általában a rétegek közötti áramköri nyomok összekapcsolására és az alkatrészek vezetékeinek befogadására használják őket, és a hagyományos PCB-tervezésben standard furattípust képviselnek.

Leírás

Átmenő furatoka nyomtatott áramköri lapokban gyakori lyukszerkezetek. Ezek a PCB egyik oldaláról a másikra átmenő lyukak, amelyek a lap különböző rétegei közötti vezetőpályák összekötésére szolgálnak, és egyben a komponensek vezetékeinek rögzítési pontjaként is funkcionálnak.

Főbb jellemzők

  1. Átnyúlik a PCB összes rétegén, a felső rétegtől az alsó rétegig, mindkét vége a PCB felületén látható. A furat teljesen átlátszó.
  2. Általában az áramköri lap különböző rétegei közötti vezető nyomok összekötésére és alkatrészek vezetékeinek rögzítésére használják.
  3. Kiforrott eljárásokkal gyártják, általában mechanikus fúrással vagy lézerfúrással, majd metallizálással (galvanizálással) az elektromos folytonosság elérése érdekében.

Alkalmazások

  1. Elektromos kapcsolatok létrehozása a PCB rétegek között.
  2. Lehetővé teszi a hagyományos átmenő furatos alkatrészek (ellenállások, kondenzátorok, IC-k stb.) forrasztását a furatokba dugaszolt csapok segítségével.
  3. Széles körben használják különböző típusú áramköri lapokban, különösen a kétoldalas és többrétegű lapokban.

Előnyök

  1. Biztonságos csatlakozások, stabil és megbízható elektromos teljesítménnyel.
  2. Kiforrott gyártási folyamat, alacsony költség, alkalmas tömeggyártásra.
  3. Megkönnyíti a kézi összeszerelést és karbantartást.
