forrasztópaszta ellenőrzés

Forrasztópaszta-ellenőrzés a pontos SMT-gyártáshoz

A forrasztópaszta-ellenőrzés (SPI) a felületi szerelési technológia (SMT) gyártási folyamatának elengedhetetlen része. Főként a PCB-padokra nyomtatott forrasztópaszta minőségének ellenőrzésére használják, biztosítva a későbbi alkatrész-elhelyezés és forrasztás stabilitását és megbízhatóságát.

Leírás

Forrasztópaszta-ellenőrzés áttekintése

A forrasztópaszta ellenőrzés nagy pontosságú ellenőrző berendezések segítségével átfogóan ellenőrzi az egyes áramköri lapok forrasztópaszta-nyomtatási állapotát, hatékonyan javítva a termék hozamát és általános minőségét.

A forrasztópaszta-ellenőrzés működési elve

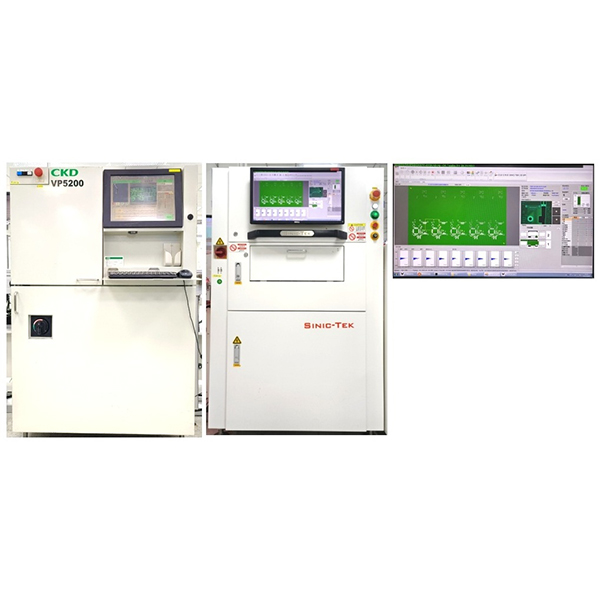

A forrasztópaszta-ellenőrző berendezés nagy sebességű HD kamerákat és 3D képalkotási technológiát használ a PCB felületén lévő forrasztópaszta-réteg beolvasásához és elemzéséhez. A rendszer automatikusan megméri a forrasztópaszta magasságát, térfogatát és területét, miközben gyorsan azonosítja a különböző nyomtatási hibákat, beleértve a túlzott forrasztást, az elégtelen forrasztást, az eltolást, a hidat és a hiányzó nyomtatást. Az ellenőrzés eredményei valós időben visszajuthatnak a gyártósorba, lehetővé téve a nyomtatási folyamat időben történő korrekcióját és csökkentve az átdolgozási és gyártási veszteségeket.

Fő előnyök

  • Nagy pontosságú ellenőrzés:Képes felismerni a forrasztópaszta nyomtatásának apró hibáit, és biztosítja a későbbi forrasztás minőségét.
  • Valós idejű visszajelzés:Az ellenőrzési adatok azonnal feltöltésre kerülnek, lehetővé téve a gyártási rendellenességek időben történő jelzését és korrekcióját.
  • Jobb hozam:Az automatizált ellenőrzés jelentősen csökkenti az emberi hibák számát és növeli az első átfutási hozamot.
  • Költségcsökkentés:A problémák időben felismerhetők, ami csökkenti az átdolgozások és az anyagpazarlás számát, így alacsonyabbak a gyártási költségek.
  • Nyomon követhető adatok:Az ellenőrzési eredmények automatikusan archiválhatók, így könnyen nyomon követhető és elemezhető a gyártás minősége.

Alkalmazási területek

Az SPI széles körben használatos a fogyasztói elektronika, az autóelektronika, az orvostechnikai eszközök, a kommunikációs berendezések és az ipari vezérlés területén. Különböző típusú PCB gyártósorokhoz alkalmas, beleértve az egyoldalas, kétoldalas és többrétegű táblákat. A nagy sűrűségű, nagy pontosságú és megbízható elektronikai termékek gyártásában az SPI a minőség biztosításának és a versenyképesség növelésének központi folyamatává vált.
