ezüstpaszta töltött PCB-n keresztül

ezüstpaszta töltés PCB-n keresztül vezetőképességi alkalmazásokhoz

Az ezüstpasztával töltött lyukak esetében a PCB lyukakat ezüstpasztával töltik meg a vezetőképesség és a megbízhatóság javítása érdekében. Ezt általában olyan csúcskategóriás vagy speciális áramköri lapoknál alkalmazzák, amelyeknek speciális teljesítménykövetelményeik vannak.

Leírás

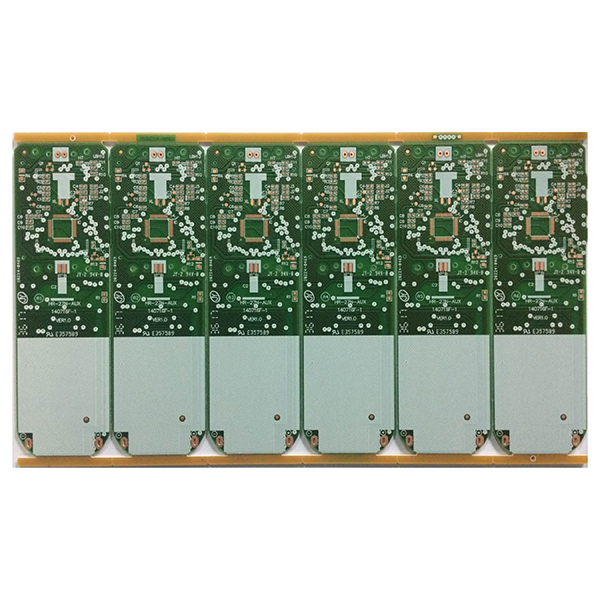

Ezüstpasztával töltött PCB

Az ezüstpasztával töltött PCB-átvezetés a PCB (nyomtatott áramköri lap) iparban alkalmazott eljárást jelenti, amelynek során ezüstpasztával töltik ki vagy vonják be az áramköri lapon található átvezetéseket és átmenő furatokat. Gyakori angol kifejezések: „silver paste filled via PCB” (ezüstpasztával töltött PCB-átvezetés) vagy „silver paste plugged via PCB” (ezüstpasztával dugaszolt PCB-átvezetés).

A folyamat elve

  1. A PCB gyártása során először ezüstpasztát (ezüstöt tartalmazó vezető pasztát) töltenek az előre fúrt lyukakba (például átmenő furatokba vagy átmenő lyukakba).
  2. Ezt követően a sütés vagy keményítés hatására az ezüstpaszta megbízható vezető utat képez a furatokon belül.

Fő funkciók

  1. Vezető kapcsolat:Az ezüst magas vezetőképességét kihasználva elektromos összeköttetést hoz létre a PCB rétegek között.
  2. Fokozott csatlakozási megbízhatóság:Az ezüstpaszta kitöltése javítja a átmenőlyukak mechanikai szilárdságát, megakadályozva azok leválását forrasztás vagy hajlítás során.
  3. Speciális szerkezetek:Speciális követelmények esetén (pl. vak átmenő furatok, eltemetett átmenő furatok, Pad on Via szerkezetek) az ezüstpaszta-töltés nagy sűrűségű összeköttetéseket tesz lehetővé.

Jellemző alkalmazások

  1. Nagyfrekvenciás, nagy sűrűségű kommunikációs és rádiófrekvenciás (RF) berendezések.
  2. Nagy áramvezető képességet vagy alacsony impedanciájú összeköttetéseket igénylő áramkörök.
  3. Csúcskategóriás elektronika az orvosi, katonai, autóipari és más ágazatokban.

Különbségek a hagyományos átmenő furatoktól

  1. A hagyományos átmenő furatok általában galvanizált rézzel vannak kitöltve, míg az ezüstpaszta-töltés ezüstpasztát használ – ez drágább, de jobb vezetőképességgel rendelkezik.
  2. Az ezüstpaszta-töltés rendkívül kis nyílásokhoz, nagy sűrűségű összeköttetésekhez vagy speciális elektromos teljesítménykövetelményekhez alkalmas.
