merev-rugalmas PCB fejlett elektronikai alkalmazásokhoz

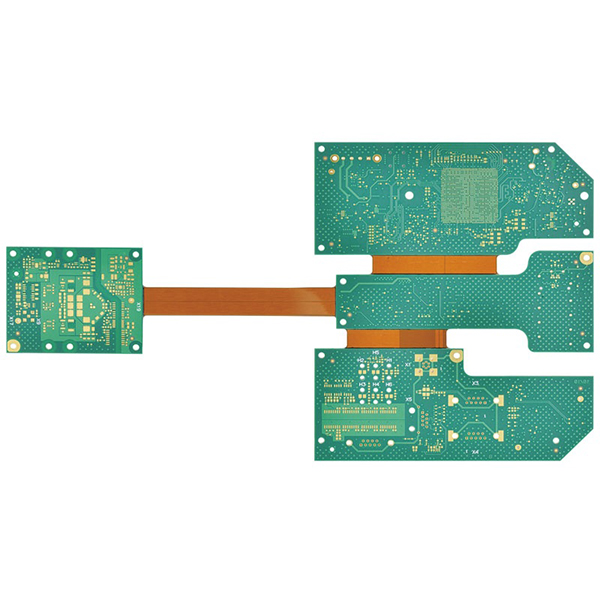

Rigid-Flex nyomtatott áramköri lap (Rigid-Flex PCB)

A merev-rugalmas lap, teljes nevén merev-rugalmas nyomtatott áramköri lap (Rigid-Flex PCB), egy olyan típusú áramköri lap, amely laminálási eljárással ötvözi a merev lapokat (Rigid PCB) és a rugalmas lapokat (Flexible PCB, FPC). Rigid táblák mechanikai szilárdságával és flexibilis táblák hajlító képességével rendelkezik, lehetővé téve a háromdimenziós telepítést és kielégítve a modern elektronikai termékek nagy sűrűségű összeszerelés, vékony kialakítás, miniatürizálás és nagy megbízhatóság iránti igényeit.

A merev-rugalmas lapok szerkezeti jellemzői

• Merev terület:Hagyományos merev PCB anyagokat (például FR-4) használ a komponensek támasztásához, rögzítéséhez és rögzítéséhez.
• Rugalmas terület:Hajlékony és hajtogatható anyagokat, például PI-t vagy PET-et használ a térkiosztáshoz és a dinamikus csatlakozásokhoz.
• Integrált szerkezet:A merev és a hajlékony területeket egy speciális laminálási eljárással szilárdan összekapcsolják, így integrált szerkezetet képezve.

A merev-rugalmas áramkör fő előnyei

• Támogatja a háromdimenziós térkialakítást, így könnyen megvalósíthatók a komplex szerkezetek és a kompakt elrendezések.
• Javítja a termék megbízhatóságát azáltal, hogy csökkenti a csatlakozók és forrasztási pontok számát, ezáltal csökkentve a meghibásodási arányt.
• Helyet és súlyt takarít meg, alkalmas hordozható és nagy integráltságú eszközökhöz.
• Megkönnyíti az automatizált összeszerelést és javítja a gyártási hatékonyságot.

A merev-rugalmas PCB alkalmazási területei

• Fogyasztói elektronika, például okostelefonok, táblagépek és hordható eszközök.
• Orvosi elektronika, repülőgépipar és katonai berendezések.
• Autóipari elektronika, ipari vezérlés és csúcskategóriás műszerek.
