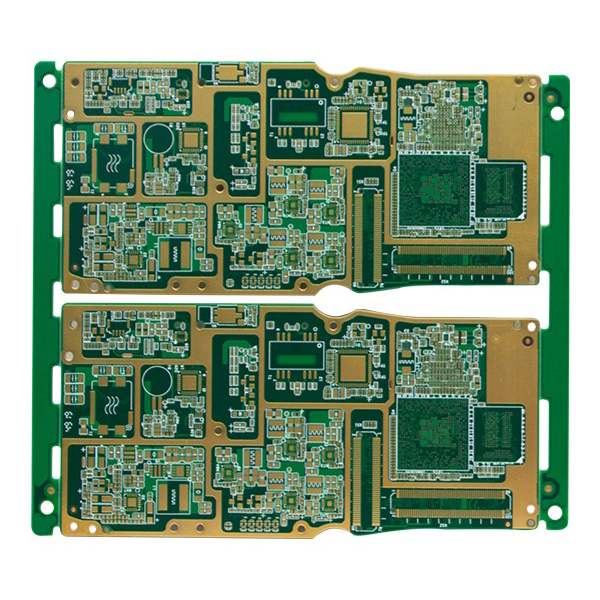

PCB gyártási megoldások 5G mobil alaplapokhoz HDI

Ez a típusú HDI áramköri lap kiváló elektromos teljesítményt és megbízható mechanikai szilárdságot biztosít, és széles körben használják a csúcskategóriás fogyasztói elektronikai eszközökben, például az okostelefonokban.

A 5G mobil alaplap PCB gyártásának főbb jellemzői

• 3 lépéses HDI szerkezetet alkalmaz, amely nagyobb vezetékes sűrűséget és összetettebb áramköri tervezést tesz lehetővé, és megfelel az 5G nagysebességű jelátviteli követelményeknek.
• Shengyi S1000-2M nagy teljesítményű anyagot használ, amely kiváló hőállóságot és megbízható méretstabilitást biztosít.
• Lézeres fúrási technológiát alkalmaz különböző furatstruktúrák, például mikro-vak átmenő furatok és eltemetett átmenő furatok kialakításához, javítva az áramköri csatlakozások megbízhatóságát.
• Különböző felületkezelési eljárások, beleértve az ENIG (Electroless Nickel Immersion Gold) és az OSP (Organic Solderability Preservative) eljárásokat, amelyek javítják a forrasztási teljesítményt és az oxidációs ellenállást.
• Támogatja az ultravékony lemezvastagságot és a finom nyomokat, megfelelve a vékonyabb és könnyebb okostelefon-kialakítások trendjének.
• Kiváló jelintegritás és elektromágneses kompatibilitás, biztosítva a stabil 5G nagysebességű adatátvitelt.
• A méret, a rétegek száma, a felületkezelés és egyéb paraméterek az ügyfél igényei szerint testreszabhatók, így rugalmasan megfelelnek a különböző márkájú és típusú telefonok tervezési előírásainak.

Fő alkalmazások

• 5G okostelefonok alaplapjai és alapvető funkcionális moduljai.
• Alaplap PCB-k különböző csúcskategóriás okoseszközökhöz, például táblagépekhez és hordható eszközökhöz.
• Nagysebességű adatátviteli modulok és vezeték nélküli RF modulok.
• Alapvető áramköri lapok ultravékony, nagy teljesítményű fogyasztói elektronikai eszközökhöz.
• Egyéb elektronikai termékek, amelyek nagy sűrűségű huzalozást és nagy sebességű jelátvitelt igényelnek.
