FR-4 üvegszálas epoxi laminátum

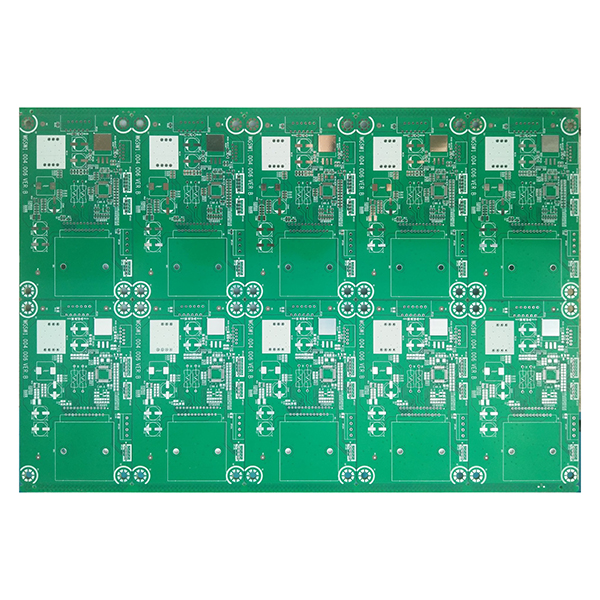

FR-4 üvegszálas epoxi laminátum PCB alkalmazásokhoz

Az FR-4 üvegszálas lemez egy égésgátló PCB-szubsztrátum, amely üvegszálas szövetből készül, mint erősítőanyag, epoxigyantával impregnálva és rézfóliával laminálva. Az FR-4 jelzi, hogy az anyag égés után önkioltó, kiváló égésgátló tulajdonságokkal és biztonsággal rendelkezik.

Leírás

FR-4 üvegszálas lemez áttekintése

Az FR-4 üvegszálas lemez egy nagy teljesítményű nyomtatott áramköri lap (PCB) hordozó, amely üvegszálas szövetből készül, mint erősítő anyag, és epoxigyanta, mint mátrix, rézfóliával laminálva a felületén. Az FR-4-ben az „FR” a „Flame Retardant” (tűzgátló) rövidítése, a „4” pedig az anyagminőség kódja. Fő jellemzői közé tartozik a kiváló mechanikai szilárdság, a méretstabilitás, az elektromos szigetelő tulajdonságok és a tűzgátló képesség. Az FR-4-et széles körben használják különböző elektronikai termékek áramköri lapjainak gyártásában, és ma az egyik leggyakrabban használt és legelterjedtebb PCB-hordozó.

Fő szerkezet

  1. Üvegszálas alap:Nagy szilárdságú üvegszálas szövetet használ, hogy kiváló mechanikai szilárdságot és méretstabilitást biztosítson.
  2. Epoxigyanta:Az üvegszálas szövetet nagy teljesítményű epoxigyantával impregnálják, hogy javítsák a lap hőállóságát, szigetelését és általános stabilitását.
  3. Rézfólia:A felületet nagy tisztaságú elektrolitikus rézfólia borítja, ami megkönnyíti a finom áramköri minták maratását és kialakítását.

Az FR-4 áramköri lapok főbb jellemzői

  • Kiváló méretstabilitás, alacsony hőtágulási együttható, nem deformálódik könnyen.
  • Kiváló dielektromos tulajdonságok, alkalmasak nagyfrekvenciás és nagysebességű jelátvitelre.
  • Kiváló hőállóság, alkalmas magas hőmérsékletű folyamatokhoz, például reflow forrasztáshoz, és támogatja a hosszú távú működést magas hőmérsékleten.
  • Magas mechanikai szilárdság, ütés- és hajlításállóság, alkalmas többrétegű és nagy sűrűségű PCB gyártáshoz.
  • Minimális gyantafolt nagy sebességű fúrás során, ami sima furatfalakat és jó megmunkálhatóságot eredményez.
  • Erős égésgátló tulajdonságok, magas hőmérsékleten is biztonságos és megbízható.
  • Jó nedvesség- és vegyszerállóság, hosszú élettartam.
  • A mag színei főként sárga vagy fehér, ami kényelmes a termék azonosításához és a minőségirányításhoz.
  • Kompatibilis különböző felületkezelési eljárásokkal, mint például a HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold) és OSP (Organic Solderability Preservative), így különböző szerelési követelményeknek is megfelel.

Az FR-4 nyomtatott áramköri lapok főbb alkalmazási területei

  • Széles körben használják mobiltelefonok, számítógépek, tesztelő berendezések, videofelvevők, háztartási készülékek és egyéb fogyasztói elektronikai termékek áramköri lapjainak gyártásában.
  • Magas megbízhatóságot és nagy teljesítményt igénylő területeken alkalmazzák, például katonai berendezésekben, irányító rendszerekben, autóelektronikában, repülőgépiparban, orvosi műszerekben és ipari vezérlésben.
  • Elsődleges hordozóanyag többrétegű, nagy sűrűségű és nagyfrekvenciás/nagysebességű nyomtatott áramköri lapokhoz, alkalmas kommunikációs, hálózati, szerver és egyéb elektronikus eszközökhöz.
  • Alkalmas olyan elektronikai termékekhez, amelyek hőállóságot, nedvességállóságot, égésgátlást és hosszú élettartamot igényelnek.

Általános specifikációk

  • Alapvastagság: 0,8 mm, 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm.
  • Réz vastagság: 18 μm, 35 μm, 70 μm.
  • Lemez mérete: 1044 x 1245 mm.
  • Mag színe: sárga, fehér.
  • Felületi bevonatok: HASL, ENIG, OSP.
