PCB-n található bordázott lyukak és élek

WiFi modulokhoz használt PCB-k crenellált lyukai és élei

A félig lyukacsos lap egy speciális PCB-gyártási eljárás, amelynek során a lap szélén félkör alakú lyukakat készítenek. Általában kis funkcionális modulok fő áramköri lapokra történő összeszereléséhez használják, és a modern moduláris elektronikai tervezésben elterjedt PCB-szerkezetet képvisel.

Leírás

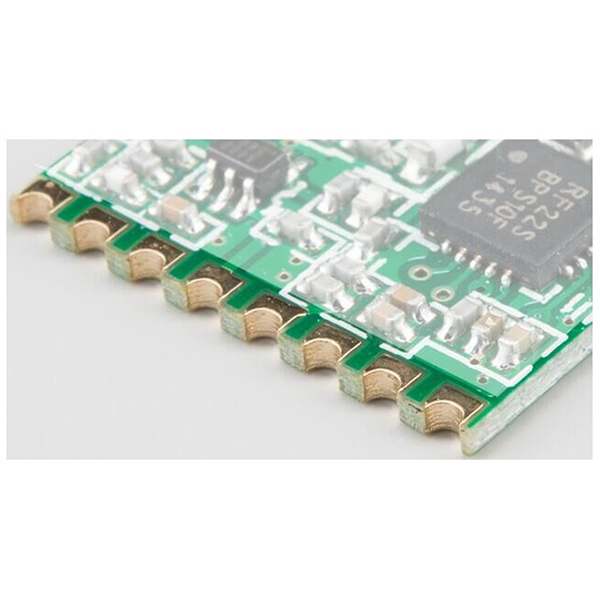

A kastélyos lyukú PCB, más néven féllyukú élekkel rendelkező táblák, olyan gyártási eljárással és táblatípussal készülnek, amelynek során félkör alakú lyukak, lényegében félátmenetek jönnek létre a nyomtatott áramköri táblák szélein. Ez a kialakítás félhold alakú lyukakat eredményez a PCB szélein, amelyek a tábla oldaláról nézve félkör alakú lyukak sorozataként jelennek meg.

Főbb jellemzők

  1. Szerkezeti jellemzők:A féllyuk a PCB szélén végigfúrt átmenő lyukra utal. A vágás után csak egy félkör marad, ami félhold vagy szegecslyuk hatást kelt.
  2. Elektromos csatlakozás:A féllyukakat általában elektromos csatlakozásokhoz használják. Forrasztani lehet őket, mint a padokat, ami megkönnyíti a kis táblák és az alaplapok közötti összeszerelést, összekapcsolást és moduláris kialakítást.
  3. Gyakori megjelenés:A PCB szélén elosztott szabályos félkör alakú lyukak sora, amely gyakran látható vezeték nélküli modulokban, kis interfészlapokban stb.

Alkalmazások

  1. Megkönnyíti a kis modulok vagy leánylapok forrasztott összeszerelését az alaplapra, például WiFi, Bluetooth, GSM modulok stb.
  2. Lehetővé teszi a többlapos összeszerelést és egyszerűsíti a lapok szétválasztását, növelve az összeszerelés és a karbantartás rugalmasságát.
  3. Támogatja a szabványosított interfésztervezést, megkönnyítve a moduláris gyártást.

Előnyök

  1. Megkönnyíti a dugaszolható forrasztást és a kártyák közötti csatlakozásokat, növelve a gyártási hatékonyságot.
  2. Kompakt szerkezete helyet takarít meg, ideális a miniatürizált elektronikához.
  3. Támogatja a tömeggyártott, szabványosított modulok gyártását és karbantartását.
