Automatizált optikai ellenőrzés (AOI) a NYÁK-gyártásban

Az automatizált optikai ellenőrzés (AOI) nagy felbontású ipari kamerákat és intelligens képfeldolgozási technológiát használ a PCB-k különböző hibáinak gyors és pontos észleléséhez, például a forrasztás minőségének, az alkatrészek elhelyezkedésének, a hiányzó vagy hibás alkatrészeknek és a polaritásnak. Ez jelentősen javítja a gyártás hatékonyságát és a termék minőségét.

Az AOI működési elve

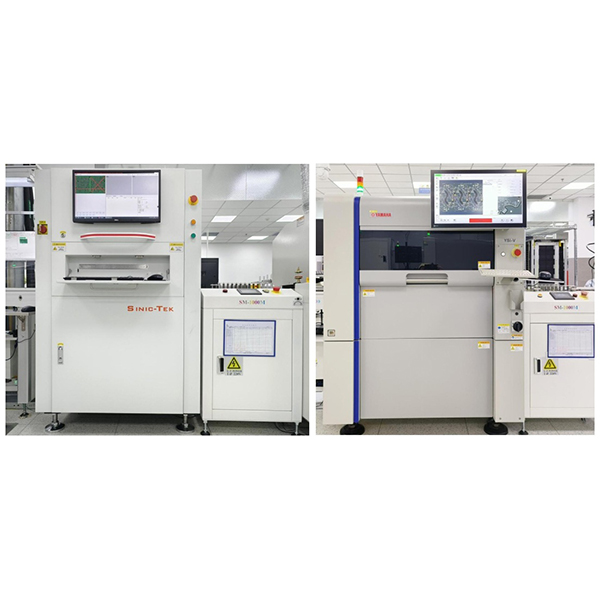

Az AOI berendezések teljesen automatikus szkennelést végeznek a gyártósoron lévő PCB-ken, több szögből és különböző megvilágítási módszerekkel készítve képeket. A beépített szoftver összehasonlítja a rögzített képeket az előre beállított standard mintákkal, automatikusan azonosítva a gyakori hibákat, mint például a hideg forrasztási pontok, áthidalások, rövidzárlatok, nyitott áramkörök, alkatrészek eltérése vagy hiányzó alkatrészek, és azonnal figyelmezteti a kezelőket a korrekciós intézkedésekre.

Fő előnyök

• Nagy sebesség és pontosság:Az AOI gyors tömeges ellenőrzést tesz lehetővé, jelentősen javítva a gyártási hatékonyságot és csökkentve az emberi hibák számát.
• Rombolásmentes vizsgálat:Az ellenőrzési folyamat nem igényel érintkezést a PCB-vel, így biztosítva a termék integritását.
• Intelligens menedzsment:Az ellenőrzés eredményei automatikusan rögzíthetők és nyomon követhetők a minőségelemzés és a folyamatok fejlesztése érdekében.
• Költségcsökkentés:A hibák korai felismerése és kijavítása csökkenti a későbbi javítási és selejtezési költségeket.
• Különböző folyamatokhoz alkalmazkodó:Az AOI széles körben alkalmazható SMT, átmenő furat, hullámforrasztás, reflow forrasztás és egyéb PCB gyártási szakaszokban.

Alkalmazások

Az AOI széles körben használatos a fogyasztói elektronika, az autóipari elektronika, az ipari vezérlés, az orvostechnikai eszközök, a kommunikációs berendezések és más, szigorú termékminőségi követelményekkel rendelkező területeken.
