alumínium alapú rézbevonatú PCB

alumínium alapú rézbevonatú PCB a hatékony hőelvezetés érdekében

Az alumínium alapú rézbevonatú lemez (alumínium PCB) kiváló hőelvezetést, elektromos szigetelést és mechanikai feldolgozási tulajdonságokat kínál. Széles körben használják nagy teljesítményű elektronikus eszközökben és LED-es világítási alkalmazásokban.

Leírás

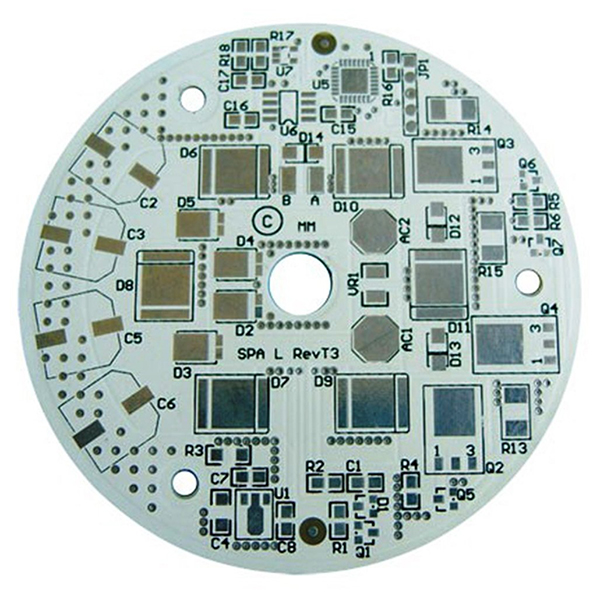

Alumínium alapú rézbevonatú nyomtatott áramköri lap (alumínium PCB)

Az alumínium alapú rézbevonatú nyomtatott áramköri lap (általánosan alumínium PCB néven ismert) egyfajta rézbevonatú lap, amely fém alumíniumot használ alapanyagként. Az alumínium alapra szigetelő réteget helyeznek, majd a szigetelő réteg tetejére rézfólia réteget visznek fel, és a körmintákat maratással alakítják ki. Az alumínium PCB-k kiváló hőelvezető, elektromos szigetelő és mechanikai feldolgozási tulajdonságokkal rendelkeznek. Széles körben használják olyan termékekben, amelyek jó hőelvezetést és nagy megbízhatóságot igényelnek, mint például a LED-es világítás, az energiaellátó eszközök és a nagy teljesítményű elektronikus alkatrészek. A tipikus szerkezet három részből áll: alumínium alap, szigetelő réteg és rézfólia réteg.

Az alumínium alapú PCB fő szerkezete

  1. Alumínium alap:Nagy tisztaságú alumíniumlemezből készül, kiváló hővezető képességgel és mechanikai támasztékkal rendelkezik.
  2. Szigetelő réteg:Nagy teljesítményű szigetelő anyagból készül, hogy biztosítsa az elektromos szigetelést és a hőállóságot.
  3. Rézfólia:A felületet nagy tisztaságú elektrolitikus rézfólia borítja, amely megkönnyíti a későbbi maratást az áramköri minták kialakításához.

A fémmagos PCB főbb jellemzői

  1. Kiváló hőelvezetés, amely hatékonyan csökkenti az elektronikus alkatrészek hőmérsékletét.
  2. Jó elektromos szigetelés és elektromágneses árnyékolás.
  3. Nagy mechanikai szilárdság, könnyen lyukasztható, fúrható és más módon megmunkálható.
  4. Alkalmas felületi szerelési technológiához, nincs szükség extra hűtőbordákra, ami segít csökkenteni a termék méretét.
  5. Jó méretstabilitás, kompakt szerkezet, alkalmas nagy integráltságú tervezéshez.
  6. Opcionális környezetbarát anyagok, megfelelnek a RoHS és más szabványoknak.

Az alumínium borítású PCB főbb alkalmazásai

  1. Hibrid teljesítmény-IC-k (HIC).
  2. Audioberendezések: bemeneti/kimeneti erősítők, kiegyenlítő erősítők, audioerősítők, előerősítők, teljesítményerősítők stb.
  3. Kommunikációs elektronikus berendezések: nagyfrekvenciás erősítők, szűrő áramkörök, adó áramkörök.
  4. Teljesítményberendezések: kapcsoló szabályozók, egyenáramú átalakítók, SW szabályozók stb.
  5. Irodai automatizálási berendezések: elektromos gépek, meghajtók stb.
  6. Számítógépes berendezések: CPU-lapok, floppy meghajtók, tápegységek stb.
  7. Teljesítménymodulok: átalakítók, szilárdtest relék, tápegységek stb.
  8. LED-es világítás: nagy teljesítményű LED-es lámpák, LED-es falak, LED-es utcai lámpák stb.

Általános specifikációk

  • Alumínium alap vastagsága: 1,0 mm, 1,2 mm, 1,6 mm, 2,0 mm, 4,0 mm.
  • Réz vastagság: 35 μm, 70 μm, 105 μm.
  • Lemez mérete: 500×1200 mm, 600×1200 mm, 1000×1200 mm.
  • Felületi bevonat: gyanta, forró levegővel történő forrasztás (HASL).
