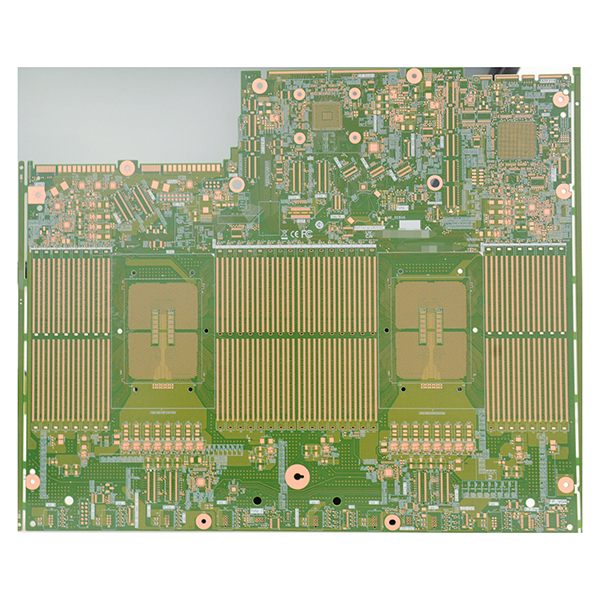

fejlett szerver PCB gyártási és tervezési megoldások

A szerver PCB gyártása magas követelményeket támaszt a folyamatokkal és az anyagokkal szemben. A hagyományos galvanizáló berendezések már nem képesek megfelelni a folyamat és a gyártási hatékonyság követelményeinek. Ezért pulzusos VCP galvanizáló technológiát alkalmaznak. Ezenkívül a PCB-ket nagy sebességű anyagokból gyártják, és a furatok falainak minőségének biztosítása érdekében plazmát alkalmaznak a fúrás után a fúrási törmelék eltávolítására. A vonalszélesség és a távolság szabályozásának pontosságára rendkívül magas követelmények vonatkoznak, ezért a nagy pontosságú mintázatátvitelhez általában LDI expozíciós gépeket és vákuummarató sorokat használnak, amelyek szigorú impedancia-szabályozást biztosítanak. A beillesztési veszteség maximális ellenőrzési frekvenciája elérheti a 16 GHz-et, és mivel a jelbeillesztési veszteségre vonatkozó követelmények folyamatosan növekednek, a beillesztési veszteség szabályozásának további optimalizálása érdekében egyre gyakrabban alkalmazzák a nagy sebességű tintát és az alacsony profilú barnulási folyamatokat.

A szerver PCB gyártás főbb jellemzői

• 14 vagy több magas rétegű szerkezetet támogat, hogy megfeleljen a komplex szerver áramköri tervezés igényeinek.
• Magas oldalarány és minimális 0,2 mm-es furatátmérő, alkalmas nagy sűrűségű összeköttetésekhez.
• A Backdrill D+8mil kialakítás hatékonyan csökkenti a jelinterferenciát és a veszteséget.
• Impulzusos VCP galvanizálást alkalmaz a galvanizálás minőségének és a gyártási hatékonyságnak a javítása érdekében.
• A nagy sebességű anyagok és a plazmafúrási törmelék eltávolítása biztosítja a nagy sebességű jelátvitel megbízhatóságát.
• A pontos vonalszélesség/távolság-szabályozás, kombinálva az LDI expozícióval és a vákuummaratással, biztosítja az impedancia konzisztenciáját.
• Maximális beillesztési veszteség-figyelési frekvencia 16 GHz-ig, támogatva a nagy sebességű adatátvitel követelményeit.
• A nagy sebességű tinta és a Low Profile barnulási technológia alkalmazása jobb beillesztési veszteség-szabályozási teljesítményt eredményez.
• Az ügyfél igényeinek megfelelően testreszabható többrétegű szerkezet, méretek és speciális funkciók.

Fő alkalmazások

• Különböző nagy teljesítményű szerver alaplapok és bővítőkártyák.
• Adatközpontok és felhőalapú számítástechnikai platformok magfeldolgozó moduljai.
• Nagysebességű kapcsolók, útválasztók és egyéb hálózati kommunikációs eszközök.
• Nagy teljesítményű tárolórendszerek és RAID vezérlő kártyák.
• Iparág-specifikus szerverek pénzügyi, energetikai, egészségügyi és egyéb, nagy adatfeldolgozási igényű szektorok számára.
• Egyéb elektronikus eszközök, amelyek nagy megbízhatóságot, nagy sebességet és nagy sűrűségű összeköttetéseket igényelnek.
