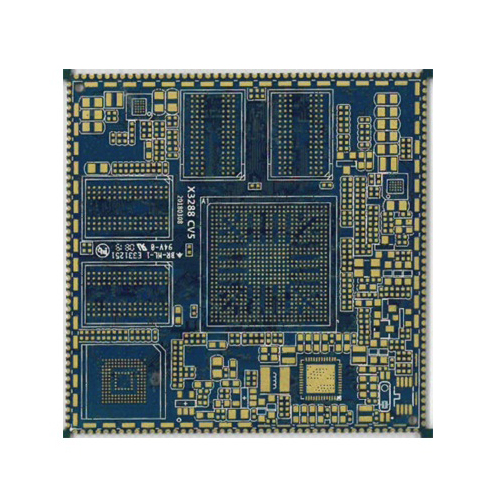

6 rétegű nyomtatott áramköri lap

6 rétegű nyomtatott áramköri lap nagy sűrűségű alkalmazásokhoz

A hatrétegű nyomtatott áramköri lap egy többrétegű PCB, amelyet hat réteg vezető rézfólia és szigetelő réteg felváltva történő laminálásával állítanak elő. A 6 rétegű PCB-k több vezetési teret és jobb elektromos teljesítményt biztosítanak, ezért különösen alkalmasak komplex, nagy sebességű és nagy sűrűségű elektronikai termékek tervezéséhez.

Leírás

Hatrétegű nyomtatott áramköri lap (6 rétegű PCB) Áttekintés

A hatrétegű nyomtatott áramköri lap (6-rétegű PCB) egyfajta többrétegű lap, amely hat réteg vezető rézfóliából áll. A 6-rétegű PCB-t általában úgy állítják elő, hogy a külső és belső rétegeket szigetelő anyagokkal elválasztva egymásra rakják. A kétrétegű vagy négyrétegű lapokkal összehasonlítva a 6 rétegű PCB nagyobb huzalozási sűrűséget, jobb elektromágneses kompatibilitást (EMC) és kiváló jelintegritást kínál, így alkalmas nagy sebességű, nagy teljesítményű vagy komplex áramköri tervezéshez.

A 6 rétegű PCB tipikus felépítése

  1. Felső réteg (L1, általában alkatrészek felszerelésére és vezetésére szolgál)
  2. Belső réteg 1 (L2, általában földelő réteg GND)
  3. Belső réteg 2 (L3, általában tápfeszültség réteg)
  4. Belső réteg 3 (L4, általában jelréteg)
  5. Belső réteg 4 (L5, általában jelréteg vagy tápfeszültség/föld)
  6. Alsó réteg (L6, általában alkatrész szereléshez és vezetékek elhelyezéséhez)

A 6 rétegű NYÁK főbb jellemzői

  • A többrétegű szerkezet lehetővé teszi a komplex áramkörök vezetékének elhelyezését és a többszörös tápfeszültség/földelés kezelését.
  • Kiváló jelintegritás, alkalmas nagy sebességű jelátvitelre.
  • Kiváló elektromágneses kompatibilitás, csökkenti az elektromágneses interferenciát (EMI).
  • Támogatja a kompaktabb kialakításokat, ideális nagy sűrűségű, nagy teljesítményű elektronikai termékekhez.

A hatrétegű nyomtatott áramköri lapok főbb alkalmazási területei

  • Kommunikációs berendezések.
  • Szerverek és csúcskategóriás számítógépek.
  • Ipari vezérlőrendszerek.
  • Orvosi elektronika.
  • Autóipari elektronika.
  • Nagy sebességű tárolóeszközök stb.
