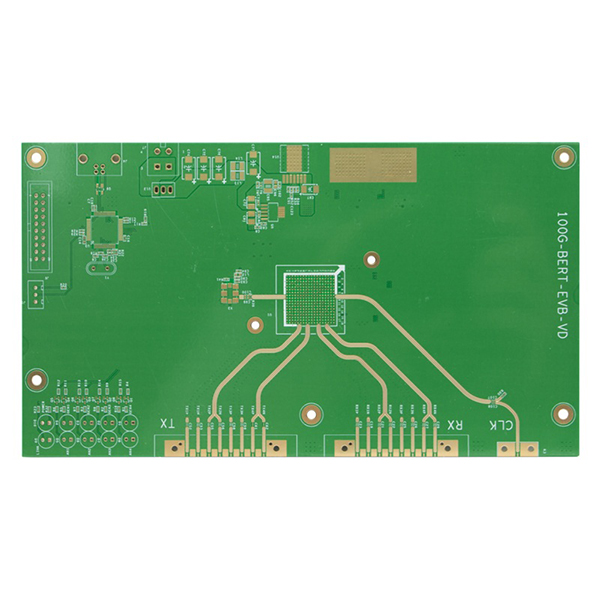

Az 5G jel tesztelésére szolgáló nyomtatott áramköri lapok minimális furatátmérője 0,2 mm, vonalvastagsága/távolsága pedig akár 100 μm is lehet, így hatékonyan megfelelnek az 5G jel tesztelésére vonatkozó szigorú pontossági és megbízhatósági követelményeknek. Ezeket az áramköri lapokat széles körben használják a csúcskategóriás elektronikai tesztelési területeken, például az 5G jel tesztelése során.
A 5G jel teszt PCB gyártás főbb jellemzői
- RO4350B+TU768 nagy teljesítményű szubsztrátumokat használ, hogy kiváló magas frekvenciájú jellemzőket és jelátviteli minőséget biztosítson.
- A hibrid préselési eljárás javítja a lapok általános teljesítményét, és alkalmas többrétegű és komplex szerkezetű kialakításokhoz.
- A mechanikus fúrási technológia lehetővé teszi a 0,2 mm-es kis méretű, nagy pontosságú furatok készítését, megfelelve a nagy sűrűségű szerelés igényeinek.
- A felületkezelés ENIG (Electroless Nickel Immersion Gold) eljárást alkalmaz, ami javítja a forrasztás megbízhatóságát és az oxidációs ellenállást, valamint meghosszabbítja a termék élettartamát.
- A 100 μm-es vonalszélesség és -távolság támogatja a nagy pontosságú áramköri tervezést, biztosítva az 5G nagyfrekvenciás jelek integritását.
- A kiváló méretstabilitás és mechanikai szilárdság biztosítja a kártya stabil működését különböző tesztelési környezetekben.
- A rétegek száma, mérete és a kapcsolódó paraméterek az ügyfél igényei szerint testreszabhatók, így sokféle tesztelési alkalmazásnak megfelelnek.
Fő alkalmazások
- Fő vezérlőpanelek és kapcsolódó funkcionális modulok 5G jel tesztelő berendezésekhez.
- Nagyfrekvenciás, nagysebességű jelvizsgáló műszerek és rendszerek.
- Különböző vezeték nélküli kommunikációs tesztelő platformok és antenna tesztelő modulok.
- Tesztelő és ellenőrző áramköri lapok kommunikációs bázisállomásokhoz és hálózati terminálokhoz.
- Egyéb elektronikus tesztelési területek, amelyek szigorú követelményeket támasztanak a magas frekvencia, a nagy pontosság és a magas megbízhatóság tekintetében.
