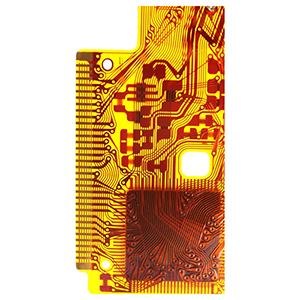

anyagválasztás nagy sebességű rugalmas áramkörökhöz

A nagy sebességű rugalmas áramkörök, mint a hagyományos nyomtatott áramköri lapok (PCB-k) fontos alternatívái, széles körben használatosak olyan helyzetekben, ahol térbeli rugalmasság és dinamikus hajlítás szükséges, mivel telepítésük során és teljes élettartamuk alatt kiválóan alakíthatók.

A nagy sebességű jelátviteli alkalmazásokban azonban a rugalmas áramkörök gyakran teljesítményromlással szembesülnek, ami arra késztette a tervezőket, hogy tovább fejlesszék a rugalmas áramkörök anyagválasztását és szerkezeti kialakítását.

A rugalmas áramkörök elektromos teljesítménye

1. A rugalmas áramkörök elektromos teljesítményét több tényező is befolyásolja. Először is, a hőtágulási együttható (CTE) egy kulcsfontosságú paraméter, amelyet a tervezés során gondosan figyelembe kell venni. A többrétegű merev NYÁK-okhoz képest a rugalmas áramkörök CTE-értéke magasabb, mivel nincs szerkezeti védelem, ezért hajlamosabbak a hőtágulás és -összehúzódás okozta teljesítményingadozásokra. Ezenkívül a rugalmas áramkörök alapanyaga hajlamos a nedvesség felszívására, ami nemcsak csökkenti a hővezető képességet, hanem tovább növeli a CTE-t is, ami alacsonyabb összteljesítményt eredményez.
2. A nagy sebességű alkalmazások elektromos teljesítményének javítása érdekében a folyadékkristályos polimer (LCP) az egyik legjobb hordozóanyag. Az LCP alacsony nedvszívó képességgel, alacsony CTE-vel és kiváló nagyfrekvenciás tulajdonságokkal rendelkezik. Kiválóan teljesít a nagy sebességű PCB-k és merev-rugalmas áramköri lapok tervezésében, hatékonyan javítva az áramkör stabilitását és a jel integritását.

Áramkör-integráció és elektromos optimalizálás

1. A rugalmas áramkörök merev áramkörökkel való integrálása technikai kihívást jelent. A rugalmas áramkörök megfelelő rögzítése a PCB-khez hatékonyan csökkentheti az áramkör terhelését és minimalizálhatja a hőtágulás okozta problémákat. Ugyanakkor a rugalmas burkolat, dielektromos fóliák, fedőrétegek vagy ragasztórétegek pufferként való használata tovább optimalizálhatja az elektromos csatlakozásokat és javíthatja a vezetőképességet. Ezek az anyagok nemcsak jó alakíthatósággal rendelkeznek, hanem segítenek a terhelés elosztásában a kulcsfontosságú pontokon, javítva az általános megbízhatóságot.
2. A tervezés során fontos elkerülni, hogy a forrasztási pontok túl közel legyenek a hajlítási területekhez, hogy megakadályozzák a forrasztási pontok meghibásodását az ismételt hajlítás miatt. Ezenkívül a túlzottan egymásra rakott nyomok csökkenthetik az áramkör rugalmasságát, és az utómunkálatok, például a maratás és a rézbevonatolás is károsíthatják a ragasztó- és fedőrétegeket, ami befolyásolhatja az áramkör teljesítményét.

A rugalmas áramkörök mechanikai tulajdonságai

A rugalmas áramkörök mechanikai teljesítményét főként a CTE és a rétegelt anyagok, például ragasztók és csatlakozók fejlesztése korlátozza. Az új ragasztók és fedőrétegek alkalmazása jelentősen javítja a rugalmas áramkörök mechanikai szilárdságát és rugalmasságát. A merev csatlakozási pontok számának csökkentésével a rugalmas áramkörök nagyobb mechanikai szabadságot érhetnek el, így alkalmasabbak lesznek a bonyolultabb 3D-s elrendezésekhez és a dinamikus környezetekhez.

A rugalmas áramkörök alkalmazásai és jövőbeli fejlesztése

A rugalmas áramköröket széles körben használják olyan csúcstechnológiai területeken, mint az orvostudomány, az autóipar és a repülőgépipar. A 3D nyomtatási technológia fejlődésével a rugalmas áramkörök tervezése és gyártása egyre rugalmasabbá és hatékonyabbá válik. A 3D nyomtatás nemcsak több anyagból álló réteges nyomtatást tesz lehetővé, hanem komplex szerkezetek gyors prototípusának elkészítését is, csökkentve a hagyományos mechanikai feldolgozásra való támaszkodást. A jövőben a rugalmas áramkörök integrálhatják a dinamikus hálózást és az új anyagokat (például LCP-t, fejlett ragasztókat és fedőrétegeket), hogy tovább javítsák a teljesítményt és az alkalmazkodóképességet, és így megfeleljenek a legmodernebb alkalmazások igényeinek.
